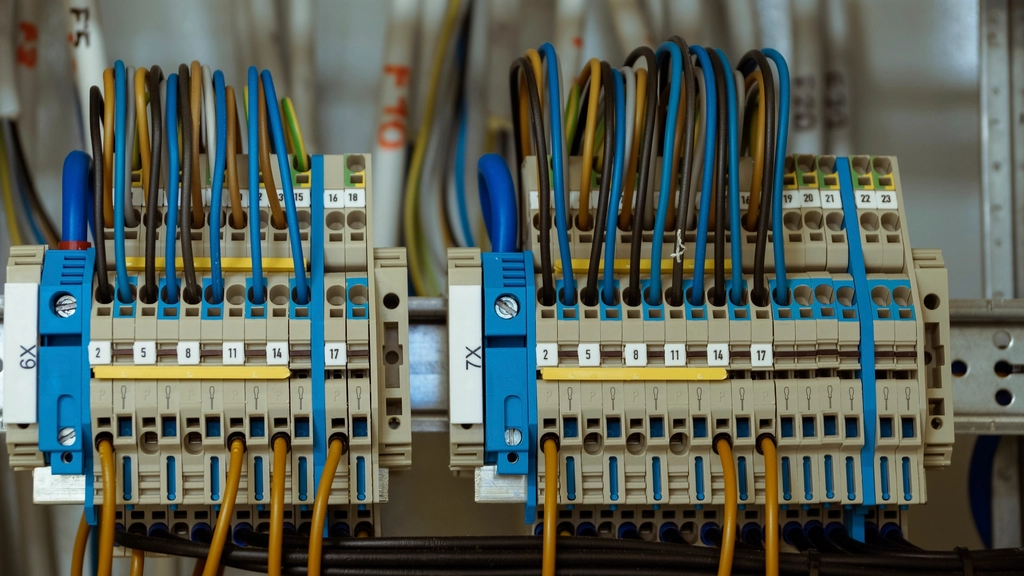

Kabeldikte berekenen: welke doorsnede en zekering?
Vul het vermogen of de stroom en de kabellengte in. De tool berekent de stroom, het spanningsverlies per doorsnede en welke koperkabel en zekering minimaal passen. Handig voor een laadpaal, schuur, warmtepomp of kookplaat.
Of vul hieronder de stroom in
1 bij weerstand en laders, 0,8 tot 0,95 bij motoren
| Doorsnede | Max. stroom | Verlies | Geschikt |
|---|
Hoe bepaal je de juiste kabeldikte?
Een kabel moet aan twee eisen voldoen. Hij moet de stroom kunnen dragen zonder te warm te worden, en het spanningsverlies over de lengte mag niet te groot zijn. Bij korte kabels is de stroom bepalend, bij lange kabels meestal het spanningsverlies.
stroom 3-fase: I = P ÷ (√3 × 400 × cos φ)
verlies (V) = b × ρ × L ÷ A × cos φ × I
b = 2 bij 1-fase, 1 bij 3-fase · ρ koper = 0,0225 Ω·mm²/m
Het verlies in procent reken je ten opzichte van 230 V. Daarna kies je een zekering die groter is dan de stroom van het toestel, maar niet groter dan wat de kabel mag dragen.
Stroombelastbaarheid van koperkabel
Onderstaande waarden gelden voor koperkabel met PVC-isolatie in een buis of kabel op of in de wand, bij 30 °C (installatiemethode B2). Liggen kabels gebundeld, in isolatie of in de grond, dan gelden lagere of andere waarden.
| Doorsnede | 1-fase (2 aders) | 3-fase (3 aders) |
|---|---|---|
| 1,5 mm² | 16,5 A | 15 A |
| 2,5 mm² | 23 A | 20 A |
| 4 mm² | 30 A | 27 A |
| 6 mm² | 38 A | 34 A |
| 10 mm² | 52 A | 46 A |
| 16 mm² | 69 A | 62 A |
Veelgestelde vragen over kabeldikte
Welke kabeldikte heb ik nodig voor een laadpaal?
Een laadpaal van 11 kW op 3-fase trekt ongeveer 16 A. Bij een kabellengte tot ongeveer 30 meter is 2,5 mm² vaak voldoende, maar veel installateurs kiezen 4 of 6 mm² zodat je later naar 22 kW kunt. Een laadpaal krijgt altijd een eigen groep met aardlekbeveiliging.
Hoeveel ampère kan 2,5 mm² kabel hebben?
In een buis in de wand ongeveer 20 tot 23 A. In de praktijk beveilig je een eindgroep van 2,5 mm² met 16 A, of met 20 A als de omstandigheden dat toelaten. Bundeling en hoge temperaturen verlagen de toegestane stroom.
Hoeveel spanningsverlies is toegestaan?
Een veelgebruikte grens is 3% voor verlichting en 5% voor andere toestellen, gemeten vanaf de meter. Bij lange kabels naar een schuur, tuinhuis of laadpaal is het spanningsverlies vaak de reden om een dikkere kabel te kiezen.
Mag ik zelf een groep aanleggen?
De installatie moet voldoen aan NEN 1010. Deze tool geeft een indicatie en houdt geen rekening met correctiefactoren voor bundeling, omgevingstemperatuur, grondkabel en kortsluitstromen. Laat het ontwerp en de aansluiting in de meterkast controleren door een erkend installateur.
